1、概述

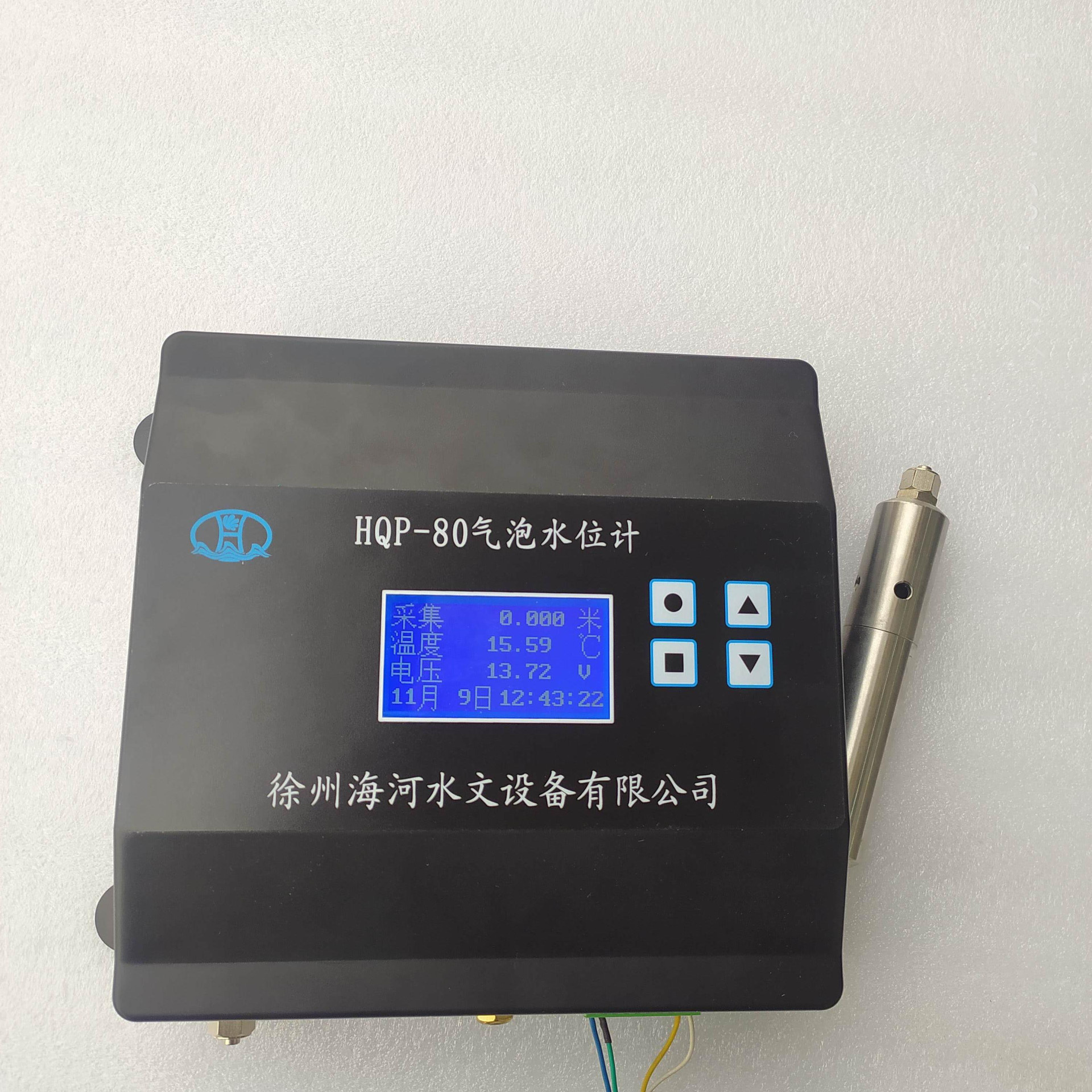

    HQP-80气泡水位计适用于需要连续精确测量水位的环境，因不需要建水位井，对水文站水位、水库水位、大坝测压管以及上下游水位的监测，气泡式水位计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等特点。

水位计采用芯体作为高精度压力检测单元。压力测量精度0.3%，具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。

2、工作原理

需要采集时气泵工作产生压缩空气，进入水位计内部的缓冲气腔后流经专用气流管路，进入水下气室，当气压大于水压时，水下的气室空气流出气室，实现气压和水压的平衡。然后气泵停止打气，待压力稳定后，水位计内部的芯体部位的气压即是水压，根据不同的液体密度，转换成液位高度。

3、主要技术指标

量程：0~20m，0~40m，40米以上                 精度：±0.3% FS

分辨率：1mm或0.1mm，标准1mm                 输出接口：标配RS485(MODBUS-RTU)，可选4~20mA

供电：DC12 V（建议40米（含）以内5A，40米以上10A） ，40米（含）以内可定制DC9-36V

气管直径：φ8                              最大工作电流：1A(40以上6A)

温度：-20～70°C                             存储温度：-40～80°C

相对湿度：95%RH             气源：空气       2.5M字节固态存储（5.3协议部分详解）

气压形式：2级单向阀自动气路衡定

    采集定时（1～65535分）：模式“0”上一次采集结束后经过此延时，启动一次采集

液体密度：01000到65000（对应密度0.1000～6.5000），一般取 1.0000

监测限时（1～1440分）与监测变幅（0.1～10米）：采集结束后，每延迟此时间后水位变化超过“监测变幅”，则启动一次采集。监测限时必须小于采集定时。

气泵工作限时：气泵连续工作时间。10～30秒

压力稳定限时：等待压力稳定最长时间。15～45

芯体过载：1.5倍                               使用寿命：大于100万次
