产品用途

引下夹具主要用于OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用;光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

使用方法

OPGW经过的路径弯曲半径不小于其规定的最小弯曲半径。引下线夹一般每隔1.5米-2.0米安装一个。

订货须知

a.需提供对应光缆缆径或型号。

b.引下线夹分杆用和塔用两种，如为杆用，则需提供杆径。

c.若用在普通小线路中，也可选择镂空型钢带OPGW引下线夹。

d.若用在大型线路中，为保证安全，也可选用加固型引下线夹。

将其使用条件

光缆线路和首、末端杆塔，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用;光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

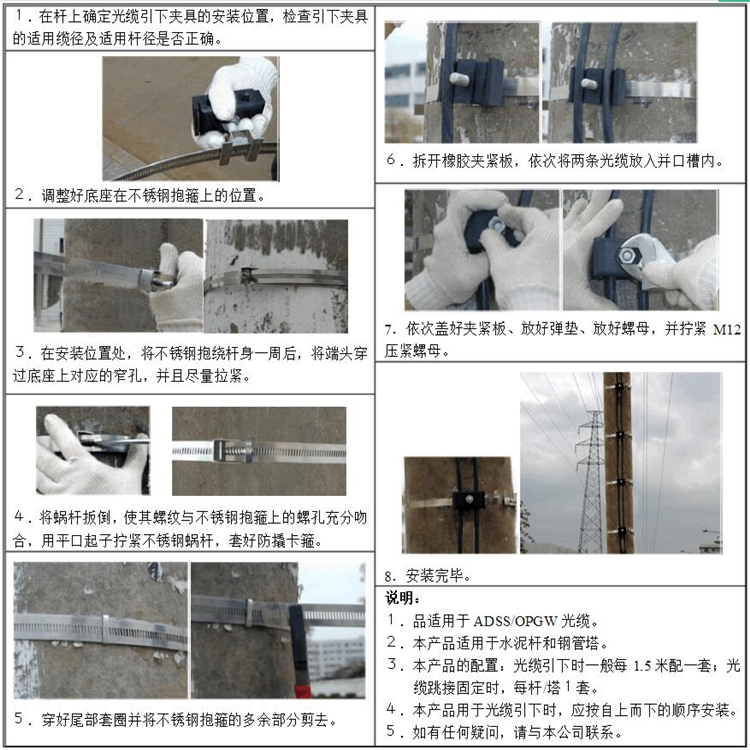

安装方法

OPGW从塔顶下来没有张力的部分(耐张线夹以后的部分)的连接通常指引下线的连接。每根OPGW的引下部分进入预先设计好的接续盒中进行接续。对于终端接续，线路侧单根OPGW引下线从龙门架上下来，进入接续盒中，与进入变电站的地下进站光缆连接。对于耐张塔(J1塔、J3塔)接续时，引下线从线夹到塔身引下，统一安装在线路大号侧的塔腿塔材上，使引下线保持光滑，不与塔材相碰，需使用引下夹具固定在塔身塔材的内侧。
