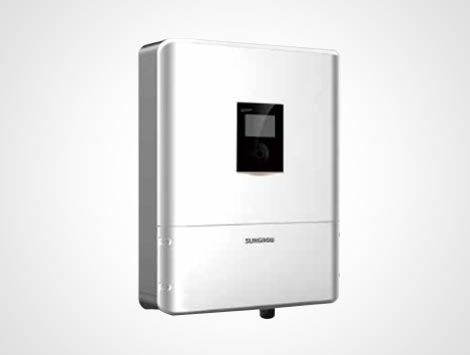

SH 5K 户用储能逆变器
一体集成
- 集成EMS智能管理及DI/DO接口
- 兼容锂电池和铅酸电池
安全可靠
- 一体式高频隔离电池充、放电电路，电池电压48V，最大充放电电流65A
- 自然散热，IP65防护等级
- 具备离网应急输出功能，电池模式下输出能力3000W
智能高效
- 具备可接受外部调度功能，可实现削峰填谷、有功无功调节等功能
- 集成RS485/Ethernet/Wi-Fi/CAN通讯接口
光伏侧
- 最大输入带功率：6500W
- 最大输入电压：600V
- 启动电压：125V
- 额定电压：360V
- 最大功率跟踪范围：125~560V
- 满载最大功率跟踪范围：260~520V
- 最大功率跟踪输入数：2
- 每路最大功率跟踪端子数：1/1
- 最大输入电流：20A（10A/10A）
- 端子最大输入电流：12A
- 短路电流：24A（12A/12A）
电网侧
- 额定输出功率：4990W
- 额定输出电流：21.6A
- 最大输出视在功率：5000VA
- 最大输出电流：21.7A
- 额定电网电压：230Vac
- 电网电压范围：180~276Vac
- 额定电网频率：50Hz
- 电网频率范围：45~55Hz
- 交流谐波：< 3%（额定功率）
- 直流分量：< 0.5%In
- 功率因数：>0.99（±0.8可调）
保护
- 反孤岛保护：有
- 交流短路保护：有
- 漏电流保护：有
- 直流开关（光伏侧）：可选
- 直流保险丝：无
- 过电压等级：三级
电池侧
- 电池类型：锂/铅酸
- 电池电压：48V（32-70V）
- 最大充放电电流：65A/65A
机械参数
- 尺寸（宽×高×深）：458x555x150mm
- 安装方式：壁挂
- 重量：20kg
系统
- 最大效率：>97.8%
- 欧洲效率：>97.2%
- 最大充放电效率：>94.0%
- 隔离方式（光伏侧）：不隔离
- 隔离方式（电池侧）：高频隔离
- 防护等级：IP65
- 夜间损耗：< 1W
- 噪声：30dB
- 温度：-25~+60°C（>45°C 降额）
- 湿度：0-100% 无冷凝
- 冷却方式：自然冷却
- 海拔：4000m（>2000m 降额）
- 显示：液晶屏
- 通讯：2×RS485，WiFi（可选），CAN，NET
- 模拟量输入：PT1000
- 能量管理：1个干接点输出
- 接地故障告警：1个干节点输入 /邮件/内置蜂鸣器
- 直流侧端子类型：MC4
- 交流侧端子类型：螺丝压接端子
- 认证：AS4777，AS/NZS3100，IEC 62109-1，IEC62109-2，IEC 62619，IEC 62040，EN 61000-6-2/-3
离网参数
- 额定输出电压：230Vac±2%
- 谐波：4%（满载）
- 频率：50Hz±0.2%
- 并离网切换时间：10s
- 功率因数：±0.8
- 最大输出功率：5kW/5kVA
- 最大输出功率（单电池模式）：3kW/5kVA

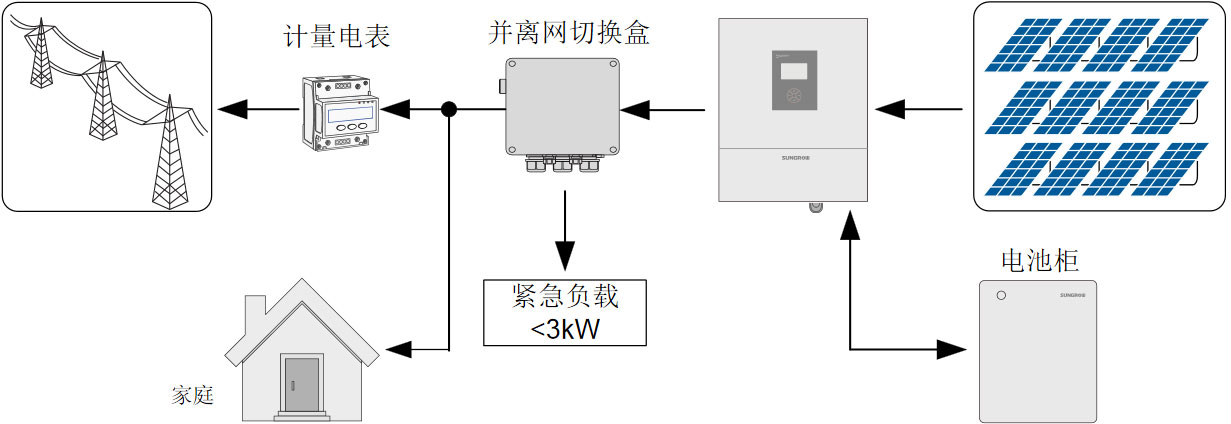

STB5K 并离网开关盒
- 最大输入输出电流：25A
- 额定的交流电压：230-240Vac
- 交流电压范围：196-264Vac
- 工作温度范围：-25~+60°C
- 自损耗功率：< 8VA/2W
